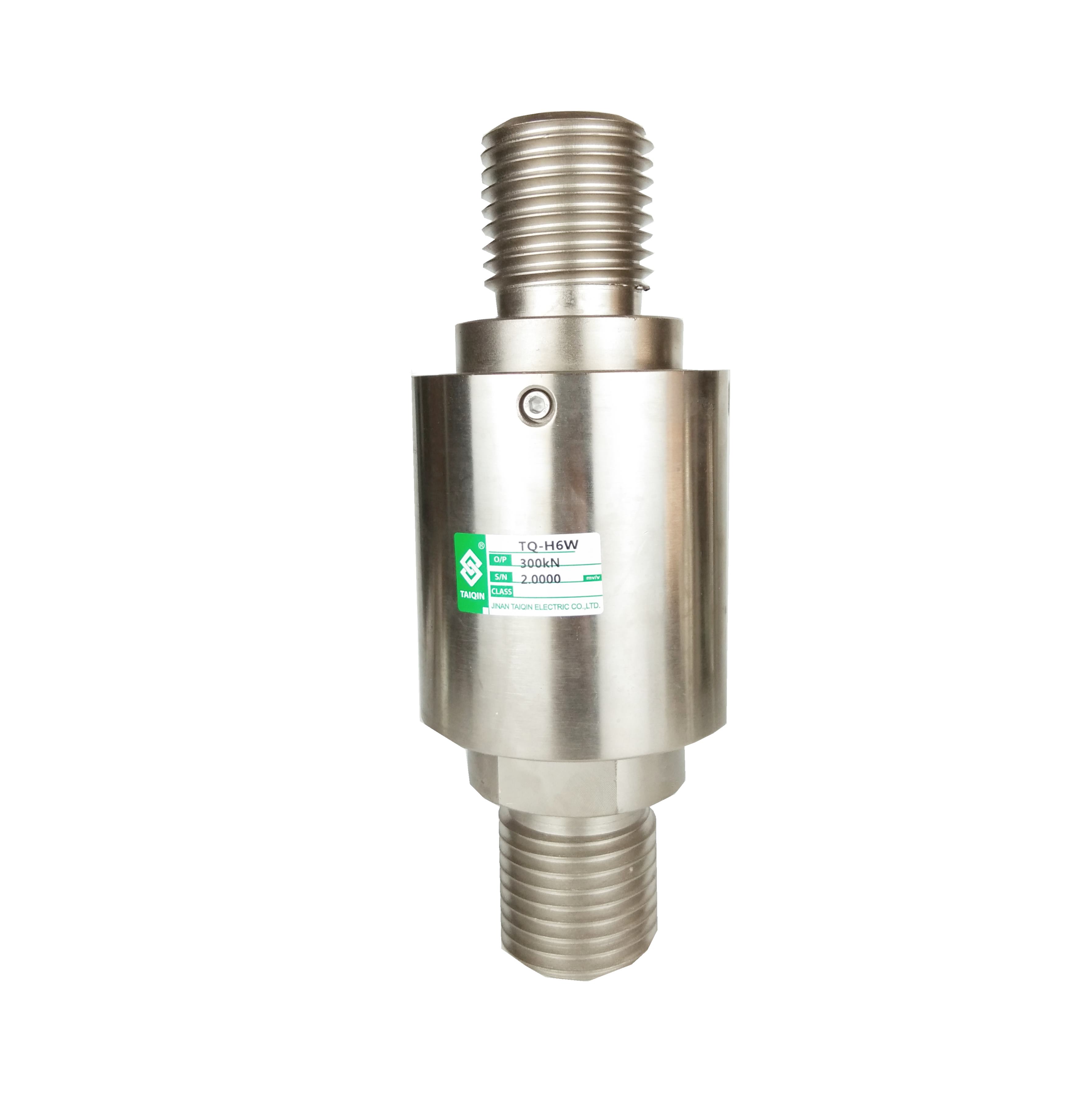

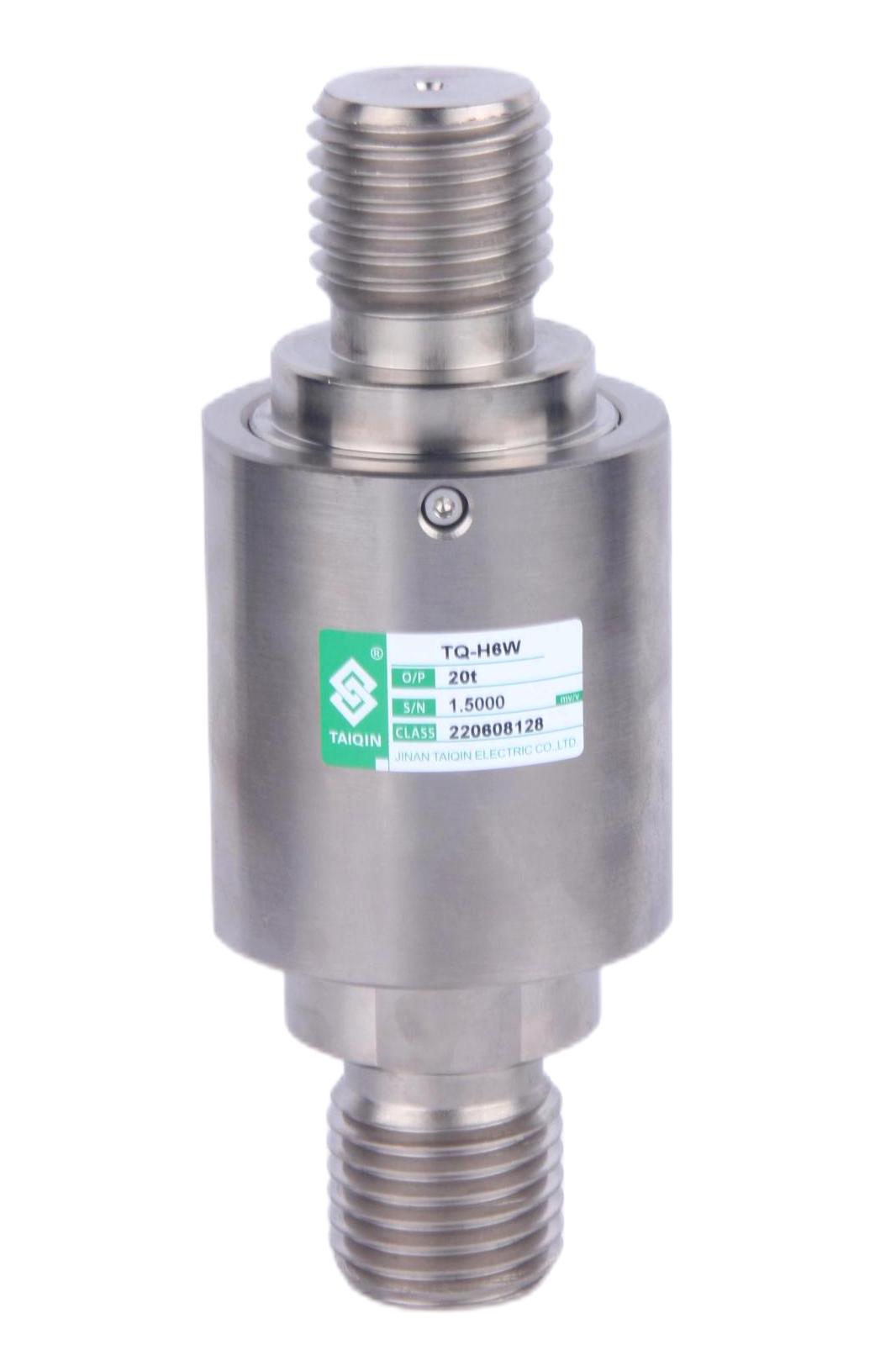

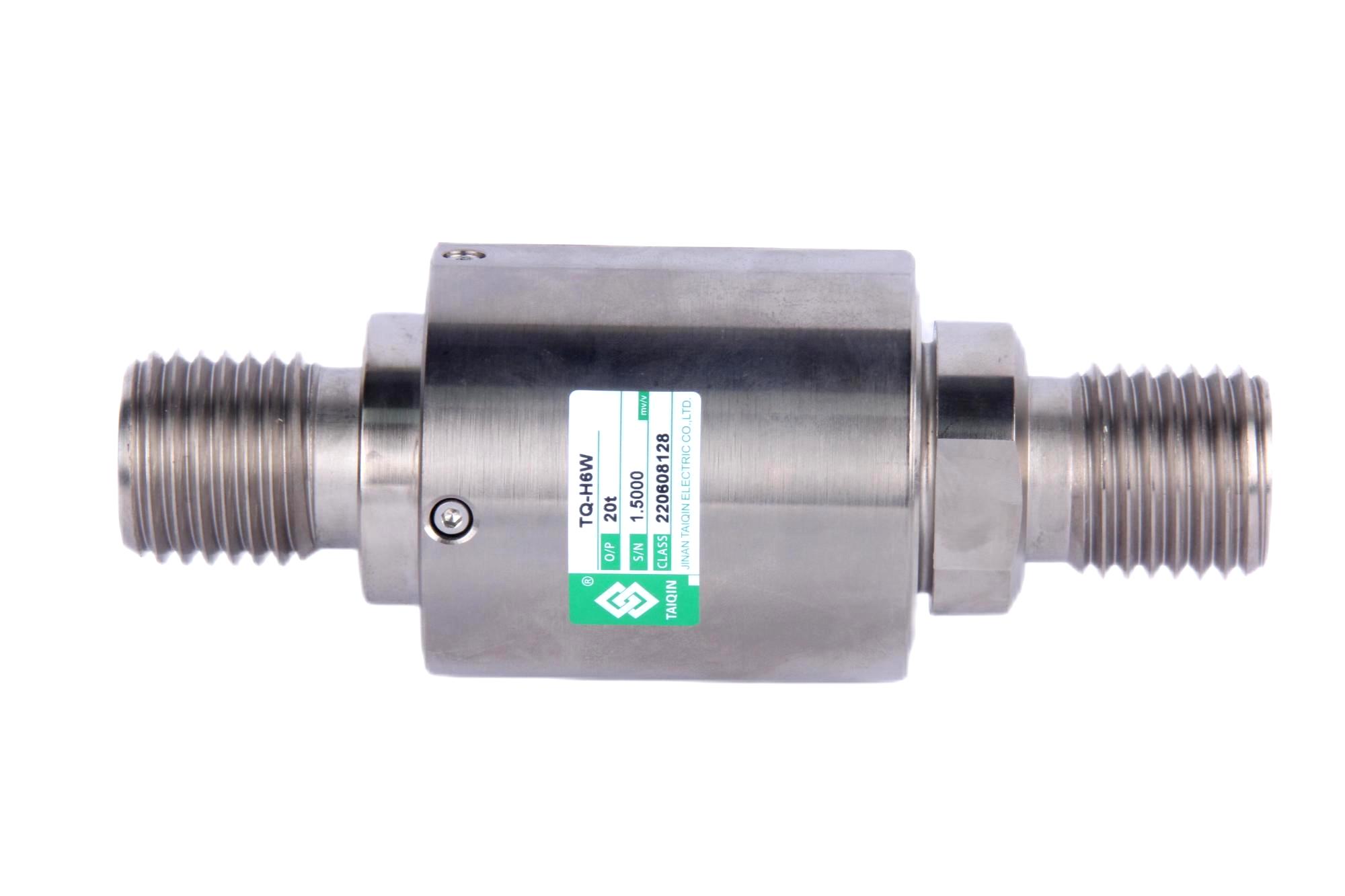

TQ-H6W柱式稱重傳感器
編號：10132
查看：
發布：2022-12-27
TQ-H6W柱式稱重傳感器量程范圍廣，安全可靠。 TQ-H6W柱式稱重傳感器適用于電子衡器，起吊裝置及各類力值的測量與控制。
編號：10132
查看：
發布：2022-12-27
TQ-H6W柱式稱重傳感器量程范圍廣，安全可靠。 TQ-H6W柱式稱重傳感器適用于電子衡器，起吊裝置及各類力值的測量與控制。
產品名稱：TQ-H6W柱式稱重傳感器
產品特點：TQ-H6W柱式稱重傳感器量程范圍廣，安全可靠。
產品用途：TQ-H6W柱式稱重傳感器適用于電子衡器，起吊裝置及各類力值的測量與控制。
量程：100kN(10t)、200kN(20t)、300kN(30t)、500kN(50t)、700kN(70t)、1000kN(100t)、2000kN(200t)、3000kN(300t)、4000kN(400t)、5000kN(500t)、6000kN(600t)
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 10-600t |
2 | 綜合精度 | ≤0.05%(<100t）； （0.1-0.3）%； ≤0.05(>500t) |
3 | 靈敏度 | 1.5/2.0mV/V |
4 | 零點輸出 | ±1% |
5 | 零點溫度影響 | ±0.5%F.S/10℃ |
6 | 輸出溫度影響 | ±0.5%F.S/10℃ |
7 | 輸入阻抗 | 380±10Ω或750±15Ω |
8 | 輸出阻抗 | 350±3Ω或700±5Ω |
9 | 絕緣阻抗 | ≥2000MΩ |
10 | 工作溫度范圍 | -20~65℃ |
11 | 安全過載 | 150％F.S |
12 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |

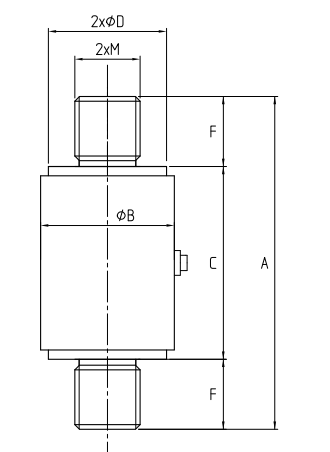

型號 | 量程(kN) | 量程 | A | B | C | D | M |
TQ-H6W | 100-200 | 10-20 | 214 | 86 | 124 | -- | M42×4.5 |
300-500 | 30-50 | 276 | 106 | 156 | -- | M56×5.5 | |
700-1000 | 70-100 | 380 | 142 | 180 | -- | M76×4 | |
1500-2000 | 150-200 | 500 | 175 | 220 | -- | M130×6 | |
3000 | 300 | 440 | 215 | 320 | 188 | M170×6 | |
4000 | 400 | 440 | 240 | 320 | 214 | M180×6 | |
5000 | 500 | 440 | 265 | 320 | 230 | M200×6 | |
6000 | 600 | 440 | 265 | 320 | 230 | M220×6 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
